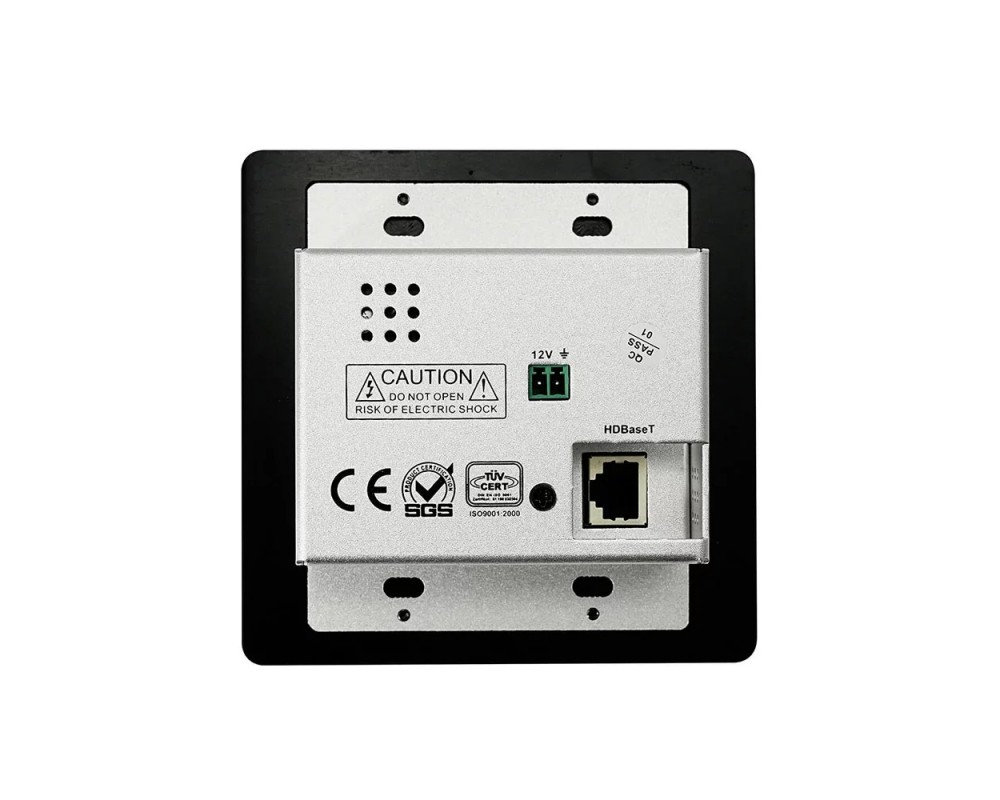

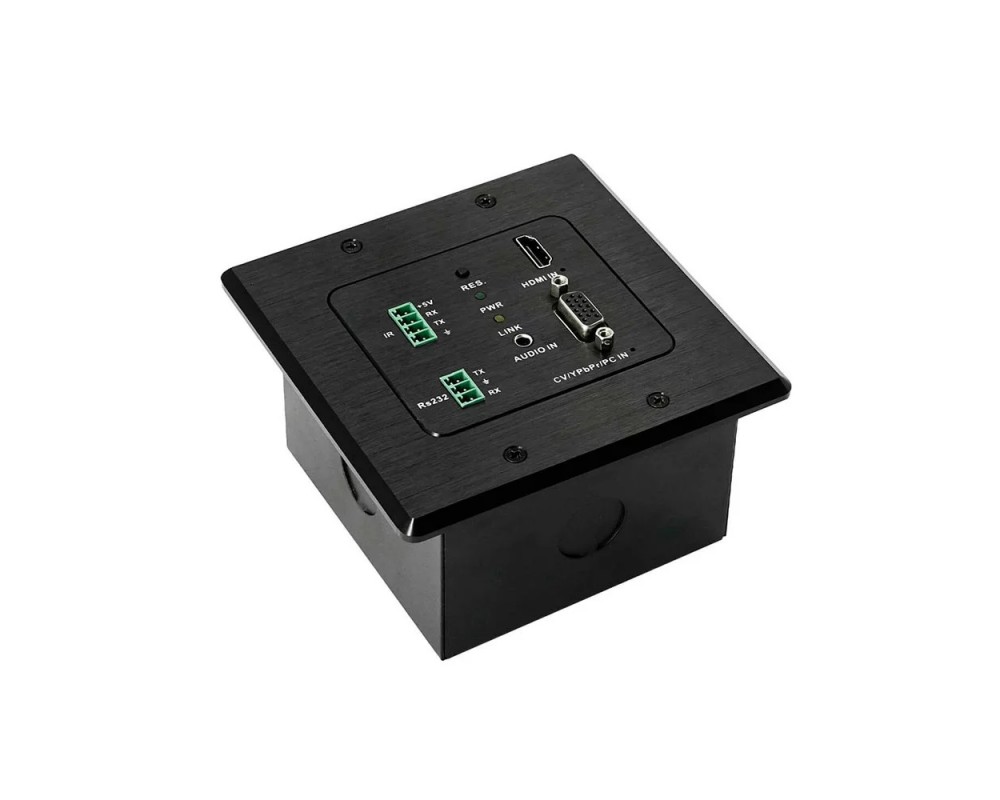

VISSONIC VIS-HE20 - Настенная панель передатчика по витой паре HD BaseT
- 0.00 р.
- Без НДС: 0.00 р.
-

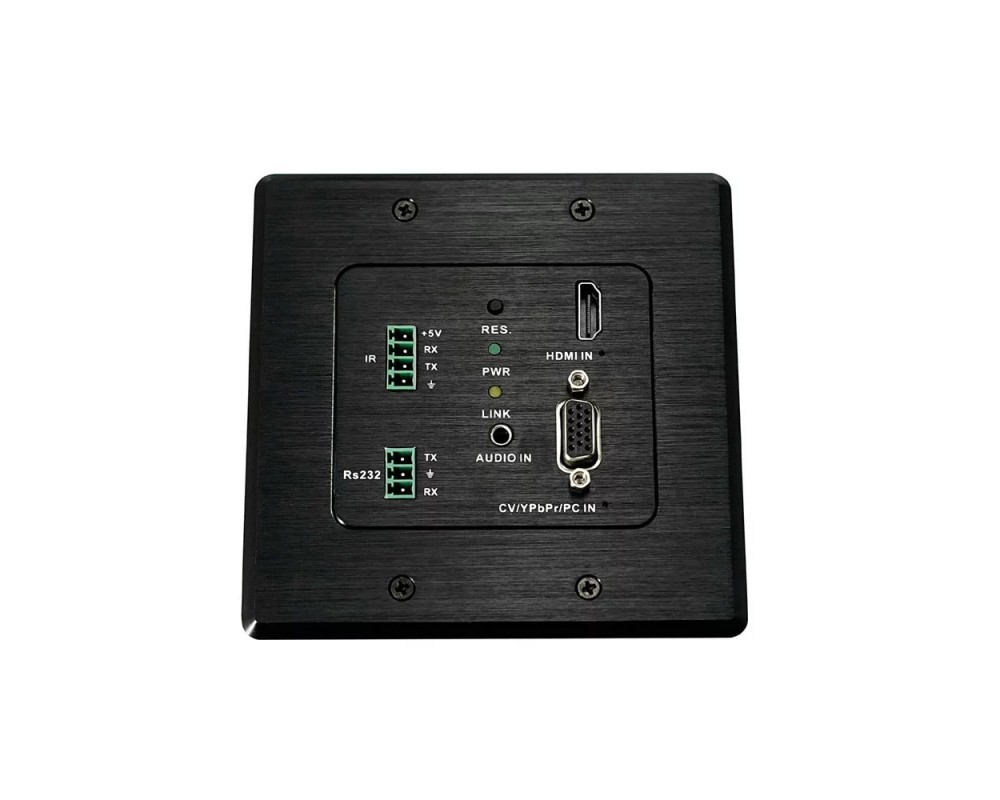

VISSONIC VIS-HE20 — это встраиваемая в стену панель со входами HDMI/VGA для передачи видео-, аудио- и сигналов управления по каналам HD BaseT. Поддерживает передачу сигналов CVBS, YPbPr, VGA, DVI, HDMI, ИК, RS232. Питание DC 12В / 2A, а также поддерживает технологию POC (питание от приемника).
Возможности VISSONIC VIS-HE20
- Передача сигналов CV, YPbPr, VGA, DVI, HDMI и аудио
- Автоматическое переключение входов при активном сигнале
- Настраиваемое выходное разрешение до 1080P@60Гц
- Поддержка проходной функции для передачи сигналов ИК и RS232
- Использование кабеля типа «витая пара» CAT5 UTP для передачи на расстояния до 100 м
- Поддержка технологии питания POC
VIS-HE20 это передатчик на 100 метров , поэтому в качестве приёмника может выступать только VIS-HE10-R (приёмник на 100 метров ). VIS-HE7 (работающий до 70-ти метров) нельзя использовать как приёмник для VIS-HE20.
Характеристики VISSONIC VIS-HE20
|
Описание |
VIS-HE20 |
||||
|
Аналоговый видеовход VGA |
|||||
|
Интерфейс |
VGA |
||||
|
Тип сигнала |
CV |
YPbPr |
Y/C |
VGA |
|
|
Назначение контактов |
CVBS->G |
Y->G Pb->B Pr->R |
Y->G C ->B |
VGA |
|
|
Усиление |
0 dB |
0 dB |
0 dB |
0 dB |
|
|
Полоса пропускания |
150 МГц @ -3dB |
350 МГц @ -3dB |
150 МГц @ -3dB |
380 МГц |
|
|
Минимальный/максимальный уровень |
Аналоговый сигнал: -2В/+2В |
Аналоговый сигнал: -2В/+2В |
Аналоговый сигнал: -2В/+2В |
RGB сигнал: 0V/1.0V HV сигнал : 0V/5.0V |
|
|
Входное сопротивление |
75 Ω |
75Ω |
75 Ω |
75Ω |
|
|
Цифровой видеовход HDMI |
|||||
|
Поддержка протоколов |
HDMI1.3a, DVI1.0, HDCP1.3 |
||||
|
Пропускная способность |
2.25 Гб/с, full digital (Общая 6.75 Гб/с, каждый цвет 2.25 Гб/с) |
||||
|
Максимальное разрешение |
1920x1200@60_24bit , 1080P@60_36bit |
||||
|
Тип сигнала |
HDMI 1.3a /DVI 1.0 полностью цифровой T.M.D.S. сигнал |
||||
|
Интерфейс |
HDMI-A |
||||
|
Мощность сигнала |
T.M.D.S. 3.3V p-p |
||||
|
Минимальный/максимальный уровень |
T.M.D.S. 2.9 В/3.3 В |
||||
|
Сопротивление |
50 Ω |
||||
|
Максимальная ошибка смещения постоянного тока |
+/-15 мВ |
||||
|
Максимальная длина входного кабеля HDMI |
Не более 15 м для разрешения 1920x1080 с высококачественным кабелем |
||||
|
RS-232 |
|||||
|
Интерфейс |
3-пиновый типа «phoenix» |
||||
|
Тип сигнала |
Цифровой |
||||
|
Направление сигнала |
Двунаправленный |
||||
|
Скорость передачи |
4800-115200 б/с |
||||
|
Бит данных |
8 |
||||
|
Стоповые биты |
1 |
||||
|
Корректирующие биты |
Нет |
||||
|
Управление потоком |
Нет |
||||
|
ИК |
|||||
|
Интерфейс |
4-пиновый типа «phoenix» |
||||
|
Тип сигнала |
Цифровой |
||||
|
Тип выходного уровня |
PLL |
||||
|
Длина волны |
850 нм |
||||
